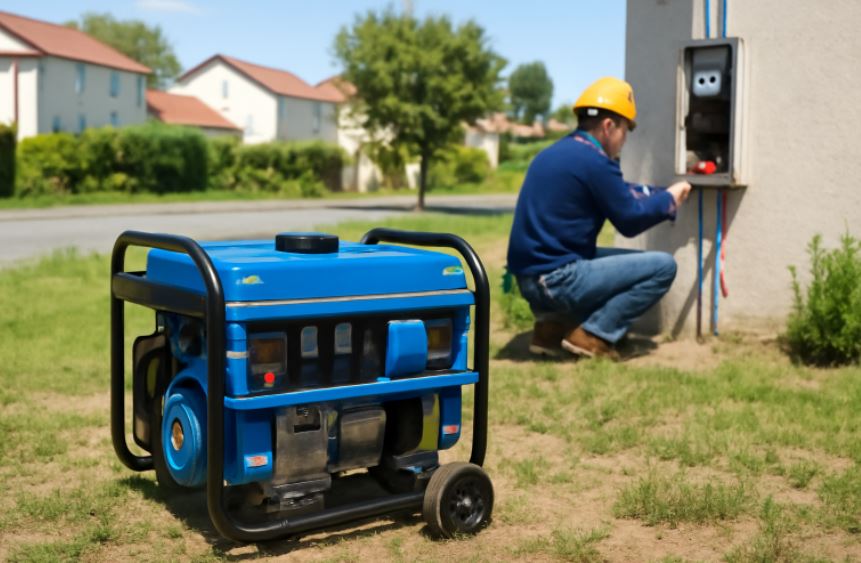

نحوه کارشناسی و اتصال موتور برق به مدار خانه

راهنمای ایمن، استاندارد برای برق‌رسانی خانگی

هشدار حرفه‌ای: اتصال موتور برق به برق ساختمان باید زیر نظر تکنسین برق کار مجاز انجام شود. این راهنما جهت آگاهی و کنترل کیفیت کار ارائه شده است.

1: از کجا شروع کنیم؟ (مرحله کارشناسی)

تعریف سناریو مصرف: لیست وسایل ضروری در قطع برق (یخچال/فریزر، روشنایی، مودم، درب پارکینگ، پمپ آب، کولر گازی منتخب).

برآورد توان و آمپر: مجموع وات وسایل × 1.25 برای راه‌اندازی اولیه (Inrush). آمپر تقریبی = وات / 220.

انتخاب نوع ژنراتور: اینورتر/موج سینوسی خالص برای وسایل حساس (الکترونیکی/پزشکی/سرورها).

اوپن‌فریم AVR برای بارهای عمومی و موتوری.

دوگانه‌سوز (بنزین+LPG) برای صرفه‌جویی و دسترس‌پذیری سوخت.

محل نصب: فضای باز، تهویه عالی، دور از پنجره و ورودی هوا؛ همتراز و خشک، با فاصله مناسب از همسایه‌ها (کاهش صدا و دود).

ارت (زمین) استاندارد: کوبش میله ارت و اتصال با کابل مسی جداگانه به شاسی و نول/شینه زمین طبق مقررات محلی.

2 : کلید انتقال: تنها راه قانونی و ایمن

ATS (کلید انتقال خودکار):

برق شهر قطع شود → به‌صورت اتومات به موتور برق سوییچ می‌کند (ایده‌آل برای ویلا/فروشگاه/تجهیزات حیاتی).

Manual Transfer/Interlock:

سوییچ دستی بین شبکه و ژنراتور؛ اقتصادی‌تر ولی نیازمند حضور کاربر.

هرگز از «فیدبک معکوس به پریز» (Suicide Cord) استفاده نکنید؛ خطر برق‌گرفتگی و سوختن شبکه/ژنراتور.

3 : کابل‌کشی: چرا سطح مقطع، آمپر و طول مسیر مهم‌اند؟

افت ولتاژ و دمای کابل مستقیماً به عملکرد و عمر موتور برق و مصرف‌کننده‌ها ضربه می‌زنند.
قاعده ساده: هر چه طول بیشتر یا آمپر بالاتر → سطح مقطع بزرگ‌تر.

پیشنهاد سریع سطح مقطع (مس، نصب ثابت، 1~3% افت ولتاژ هدف)

• تا 10 آمپر (≈ 2.2 kW): 1.5 mm² تا طول 20m

• تا 16 آمپر (≈ 3.5 kW): 2.5 mm² تا طول 25m

• تا 25 آمپر (≈ 5.5 kW): 4 mm² تا طول 25m

• تا 32 آمپر (≈ 7 kW): 6 mm² تا طول 30m

• تا 40 آمپر (≈ 8.8 kW): 10 mm² تا طول 30m

اگر طول بیشتر شد یا دمای محیط بالاست، یک رنج بزرگ‌تر انتخاب کنید. برای کابل‌های سیار از کابل لاستیکی H07RN-F استفاده کنید.

4 : سرسیم و سوکت‌بندی مهندسی شده = آمپر دقیق و بدون نوسان

استفاده از سرسیم فریت/فرول، وارنیش حرارتی و ترمینال‌های پیچی با کیفیت باعث کاهش مقاومت اتصال و داغی می‌شود → اعوجاج کمتر، افت ولتاژ کمتر، آمپر “تمیزتر” به مصرف‌کننده می‌رسد.

پیچ‌ها را با گشتاور مناسب سفت کنید؛ اتصالات شل = جرقه، گرمای موضعی و سوختن کلید/کابل.

حتماً برچسب‌گذاری مدارها و مسیر کابل را انجام دهید (Asset Tag/Label).

5 : تجهیزات لازم برای یک تابلو ژنراتور استاندارد

ATS یا کلید انتقال دستی قفل‌شونده با ظرفیت مناسب (بر اساس آمپر نامی).

کلید مینیاتوری (MCB) برای هر خروجی و کلید محافظ جان (RCD/RCBO) برای مدارهای نهایی.

محافظ اضافه ولتاژ لحظه‌ای (SPD) جهت مهار نوسانات و حفاظت وسایل حساس.

ولتمتر/آمپر‌متر/فرکانس‌متر یا نمایشگر دیجیتال چندکاره.

محافظ بار/Undervoltage-Overvoltage Relay برای قطع خودکار در نوسانات خطرناک.

شینه زمین و نول مجزا طبق استاندارد؛ توجه به موضوع نول شناور برخی ژنراتورها و اتصال صحیح به ارت ساختمان.

6 : مسیر انتخاب و استفاده صحیح برای سلامت ژنراتور و وسایل

ضریب همزمانی هوشمند: همه بارها را با هم روشن نکنید؛ بارهای موتوری (کولر/پمپ) را مرحله‌ای وارد کنید.

توان نامی ژنراتور ≥ 1.3× توان همزمانی تا استهلاک/داغی کم شود.

برای لوازم حساس (دیتا، پزشکی، صوتی‌تصویری): اینورتر/AVR قدرتمند + SPD + RCD.

راه‌اندازی اولیه: چند ساعت اول زیر بار نیمه‌سبک برای آب‌بندی بهتر.

نگهداری دوره‌ای: تعویض روغن در 5–10 ساعت اول و سپس هر 50–100 ساعت، تمیزی فیلتر هوا، بررسی شمع و اتصالات.

7 : تست، تحویل و آموزش

تست بی‌باری: پایداری ولتاژ (≈ 220–230V) و فرکانس (≈ 50Hz).

تست زیر بار مرحله‌ای: اضافه کردن بارها با فاصله، کنترل افت ولتاژ/صوت/لرزش.

شبیه‌سازی قطع برق شهر: عملکرد ATS/Interlock، زمان انتقال و برگشت.

تحویل پرونده فنی: نقشه تک‌خطی، جدول بارها، فهرست تجهیزات، دستورالعمل بهره‌برداری.

آموزش مصرف‌کننده: ترتیب روشن/خاموش، بازه سرویس، نکات ایمنی سوخت و تهویه.

8 : خطاهای رایج که باید از آن‌ها دوری کرد

اتصال ژنراتور به پریز دیواری (خطر مرگ/سوختگی شبکه).

استفاده از کابل نازک یا کابل‌افشان بی‌کیفیت با طول زیاد.

عدم ارت یا اشتباه بستن نول/زمین.

رهاکردن اتصالات بدون سرسیم/فرول.

بی‌توجهی به SPD/RCD و نبود حفاظت در برابر نوسانات.
